iBoin-BSC双目立体视觉摄像机
产品特点

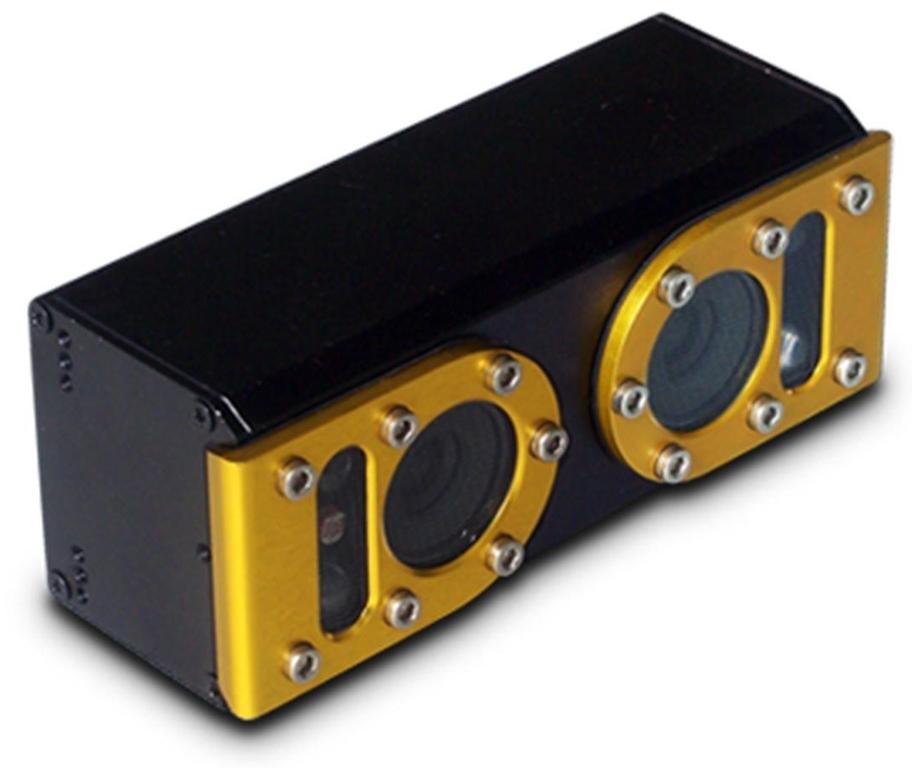

双目摄像机实物图
- 坚固、小巧、可靠
- 防尘、防水，IP65工业设计
- 内置红外照明，全天候工作
- 模拟视频输出
- 宽温运行，低功耗
- 加工先进，误差小
- 专用支架，适应性好，便于安装
适用范围
双目立体视觉摄像机(3D StereoCamera)可广泛应用于机器视觉、自动检测、双目测距、运动采集及分析、医学影像。生物图像、非接触测量及很多其它科学和工业领域。如：我公司使用该产品在监控行业开发出了双目岗哨监控器和双目人数统计仪，以及应用于双目测距。
光学结构
平行光轴的立体视觉系统示意图
iBoin-BSC双目摄像机采用平行光轴的系统（右图）结构来获取视频图像，在平行光轴的立体视觉系统中，左右两台摄像机的焦距及其它内部参数均相等，光轴与摄像机的成像平面垂直，两台摄像机的x轴重合，y轴相互平行，因此将左摄像机沿着其x轴方向平移一段距离b（称为基线baseline）后与右摄像机重合。
即使设计时完全一致，由于存在CCD焊接、镜头接口、镜头、电路板变形等等因素所引起的误差，生产出来的双目摄像机所得到的图像与平行光轴结构要求之间，或多或少都存在误差。因此，在使用前，必须获得双目摄像机系统的内外部参数，让双目应用程序和算法进行相应的调整，方可得到最佳的视差。
技术参数
|
规 格
|
iBoin-BSC双目彩色摄像机
|
iBoin-BSC双目黑白摄像机
|
| 图像传感器 |
SONY 1/3彩色CCD
|
SONY 1/3黑白CCD
|
| 视频制式 |
PAL
|
CCIR
|
| 图像输出 |
同步采样输出
|
|
| 镜头间距 |
5mm/6cm/8cm/12cm根据检测范围选择
|
|
| 镜头参数 |
百万像数（红外）；规格：1/3inch；焦距：4mm；光圈：F1.6；
视角：70.6度；尺寸：Φ20×23 |
|
| 白平衡 |
自动白平衡
|
无
|
| 快门 |
自动电子快门
|
|
| 帧率 |
25帧/秒
|
|
| 视频输出接口 |
2路复合视频输出，75Ω? 1Vp-p BNC
|
|
| 增益 |
自动增益控制
|
|
| 信噪比 |
＞48db
|
|
| 电源 |
DC12电压输入
|
|
| 功率 |
≤1W
|
|
| 尺寸 |
180×64×55 mm（L×W×H）
|
|
| 重量 |
≤0.6kg
|
|
| 工作温度范围 |
0～+55℃或-30～+55℃（选配恒温防护罩）
|
|
| 相对湿度 |
10%～90% 不冷凝
|
|
| 散热 |
无主动散热，采用被动结构式散热
|
|
产品尺寸图
